Mit lehet kezdeni régi rajzokkal és hiányos műszaki dokumentációval?

Sok gyártócégnél előfordul, hogy egy alkatrész, készülék vagy gépegység évek óta működik, de a hozzá tartozó műszaki dokumentáció már nem teljesen használható.

Van egy régi papírrajz.
Van egy beszkennelt PDF.
Van egy korábbi 2D rajz, amelyen nem egyértelmű minden méret.
Van egy alkatrész, amelyet újra kellene gyártani, de a dokumentáció hiányos.
Vagy van egy gépegység, amely működik, de senki sem tudja pontosan, melyik változat alapján készült.

Ez elsőre csak dokumentációs problémának tűnik. A gyakorlatban viszont gyártási, beszerzési, karbantartási és módosítási kockázat is lehet.

Miért probléma a hiányos dokumentáció?

A hiányos műszaki dokumentáció általában akkor válik igazán fájdalmassá, amikor valamit gyorsan kellene tenni.

Például:

• újra kellene gyártani egy alkatrészt,
• másik beszállítót kellene bevonni,
• módosítani kellene egy meglévő konstrukciót,
• pótalkatrészt kellene készíteni,
• egy régi készüléket vagy gépegységet kellene felújítani,
• ajánlatot kellene kérni gyártásra,
• vagy egyszerűen meg kellene érteni, hogyan épül fel egy meglévő megoldás.

Ilyenkor gyorsan kiderül, hogy a „valahogy megvan” dokumentáció nem ugyanaz, mint a használható műszaki alap.

Egy régi rajz önmagában még nem feltétlenül elég. Ha hiányoznak róla méretek, tűrések, anyagminőség, felületkezelés, furatinformációk vagy összeállítási kapcsolatok, akkor a gyártó sokszor kénytelen feltételezni. A feltételezés pedig műszaki környezetben mindig kockázat.

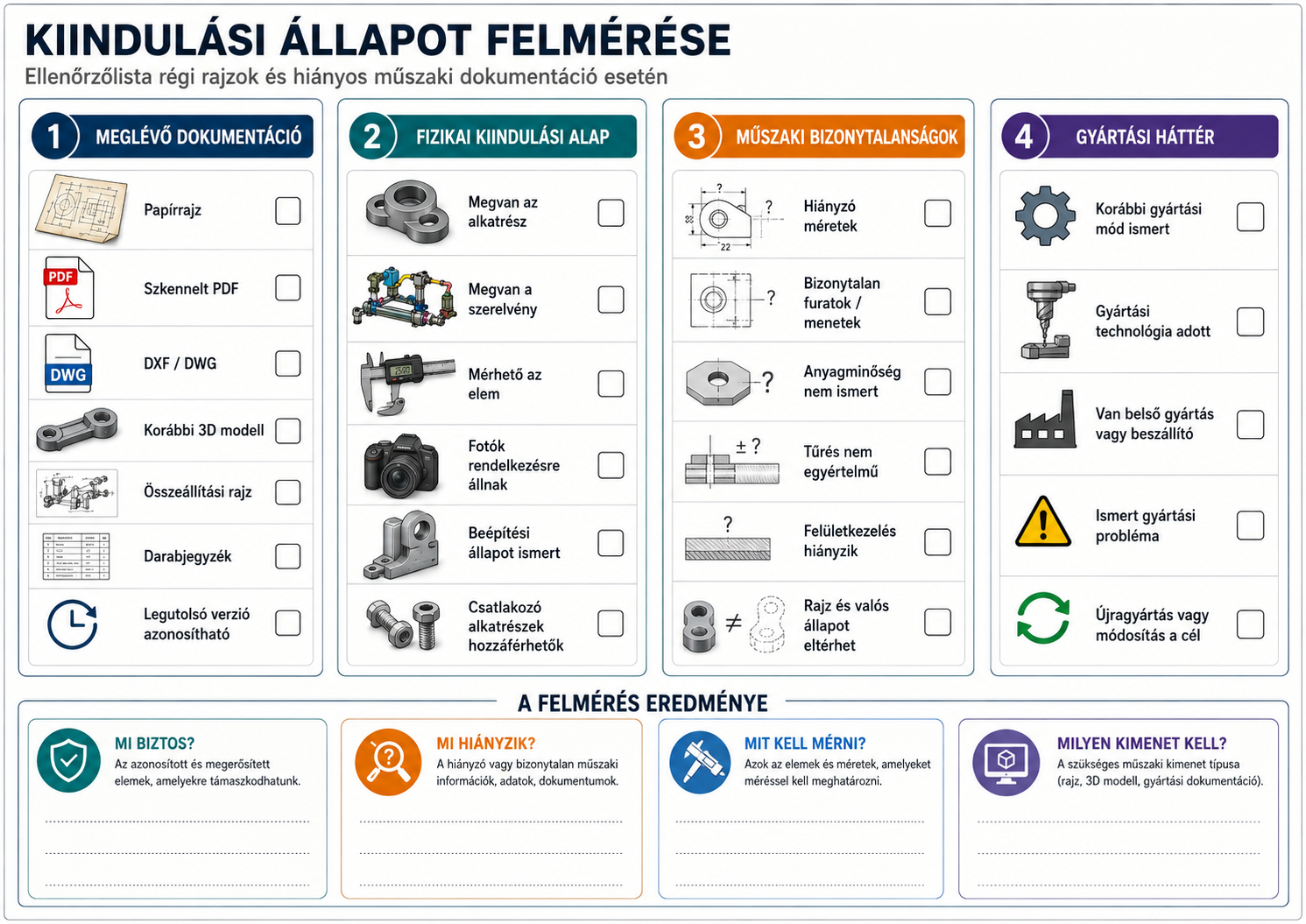

Milyen formában létezhet a régi dokumentáció?

A gyakorlatban sokféle kiindulási állapot előfordulhat.

Lehet például:

• papíralapú régi műszaki rajz,
• szkennelt PDF,
• hiányos 2D DXF vagy DWG,
• régi 3D modell,
• csak egy meglévő fizikai alkatrész,
• fotók egy gépegységről,
• kézzel javított rajzváltozat,
• nem frissített összeállítási dokumentáció,
• vagy több, egymásnak részben ellentmondó verzió.

Ezek nem feltétlenül használhatatlanok. Inkább úgy érdemes nézni rájuk, mint kiindulási adatokra. A kérdés az, hogy milyen célhoz kell őket rendezni.

Más dokumentáció kell egy egyszeri újragyártáshoz.
Más kell egy rendszeresen gyártott alkatrészhez.
Más kell egy módosítás előtt álló szerelvényhez.
És más kell akkor, ha a cél egy hosszabb távon karbantartható, módosítható műszaki alap létrehozása.

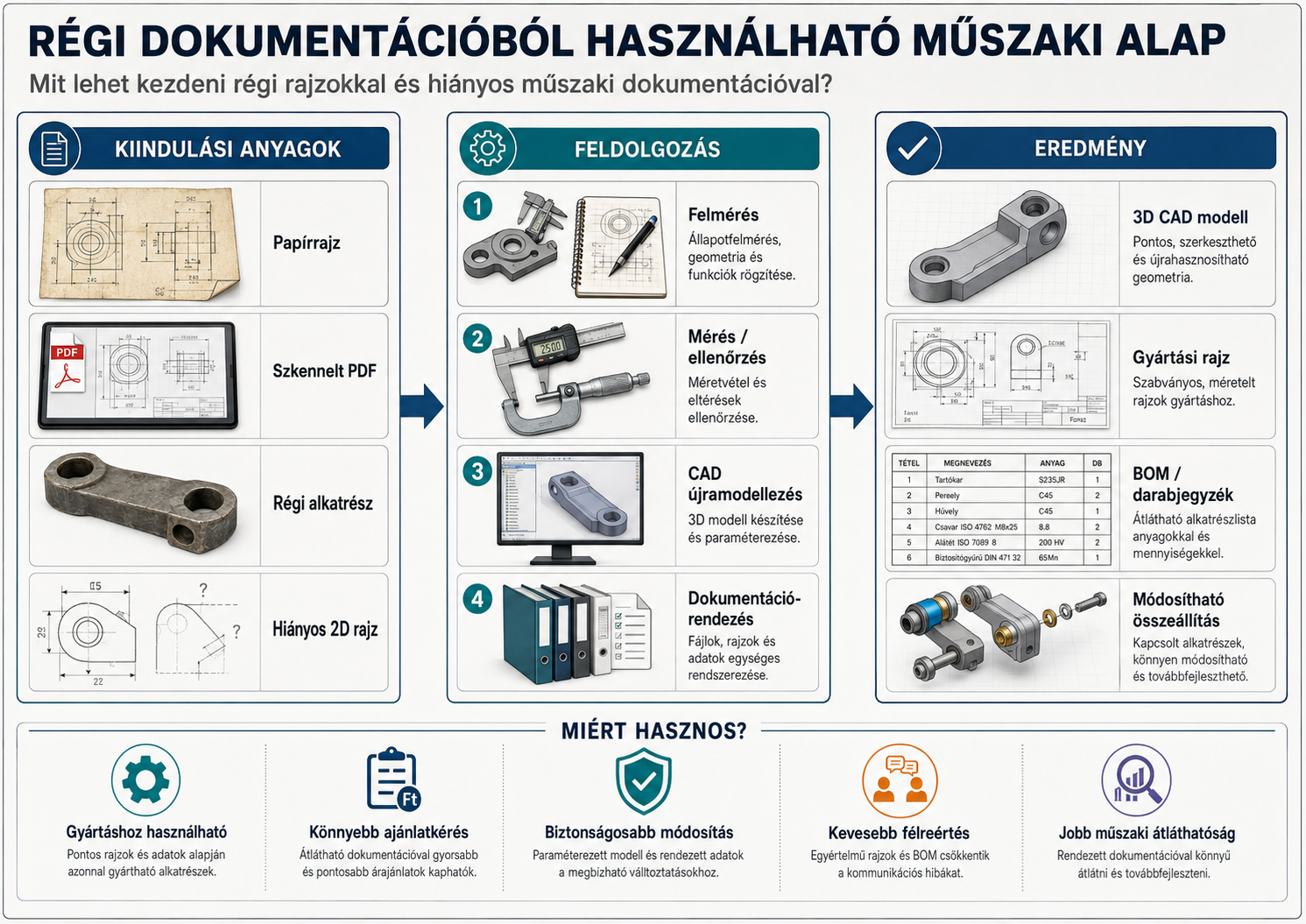

Mit lehet készíteni egy régi rajzból vagy hiányos dokumentációból?

A kiindulási anyagtól és a céltól függően többféle eredmény készíthető.

1. Frissített gyártási rajz

Ha az alkatrész egyszerű, a geometria egyértelmű, és nem várható rendszeres módosítás, akkor sokszor elég lehet egy korszerűsített gyártási rajz.

Ebben az esetben a cél nem feltétlenül egy teljes 3D modellrendszer létrehozása, hanem egy olyan rajz, amely alapján a beszállító vagy a saját gyártás egyértelműen tud dolgozni.

Fontos, hogy a rajz ne csak „szebb” legyen, hanem műszakilag tisztább is.

2. 3D CAD modell

Ha az alkatrész ismétlődően készül, más alkatrészekhez kapcsolódik, vagy később módosítani kell, akkor érdemes 3D CAD modellt készíteni.

A 3D modell előnye, hogy:

• jobban ellenőrizhető a geometria,
• könnyebb módosítani,
• használható összeállításban,
• segíti az ütközésvizsgálatot,
• alapot adhat új gyártási rajzhoz,
• és későbbi konstrukciós változtatásoknál nem kell újra nulláról indulni.

De fontos különbséget tenni a „kinézetre jó” modell és a valóban használható modell között. Egy jó CAD modell nem csak térbeli forma, hanem rendezett, átgondolt műszaki struktúra is.

3. Összeállítási modell

Ha nem egyetlen alkatrészről, hanem készülékről, gépegységről vagy szerelvényről van szó, akkor az összeállítási modell különösen értékes.

Egy jól felépített összeállítás segíthet megérteni:

• hogyan kapcsolódnak az alkatrészek,
• hol lehet ütközés,
• mely elemek módosíthatók biztonságosan,
• milyen szerelési sorrend szükséges,
• hol vannak kritikus illesztések,
• és mely alkatrészeket kell külön gyártatni vagy beszerezni.

Ez különösen hasznos régi készülékek, célgép-részletek, tartószerkezetek vagy egyedi gyártástámogató eszközök esetén.

4. Gyártási rajzcsomag

Egy 3D modell önmagában ritkán elég a gyártáshoz.

A gyártónak általában szüksége van:

• fő méretekre,
• tűrésekre,
• furatok és menetek pontos megadására,
• anyagminőségre,
• felületkezelésre,
• hegesztési vagy szerelési információkra,
• darabszámra,
• revízióra,
• és adott esetben külön megjegyzésekre.

Ezért a régi dokumentáció feldolgozásának egyik fontos eredménye lehet egy rendezett gyártási rajzcsomag.

5. BOM, vagyis darabjegyzék

Szerelvényeknél és gépegységeknél a darabjegyzék legalább olyan fontos lehet, mint maga a rajz.

Egy jó BOM segít:

• az alkatrészek azonosításában,
• a beszerzésben,
• a gyártás előkészítésében,
• a szerelésben,
• a költségbecslésben,
• és a későbbi módosítások követésében.

Hiányos dokumentáció esetén gyakori probléma, hogy nem világos, melyik alkatrészből hány darab kell, mi szabványos elem, mi egyedi gyártású, és mely elemek csereszabatosak.

Mikor elég egy egyszerű rajzfrissítés, és mikor kell teljes újramodellezés?

Nem minden esetben kell mindent 3D-ben újraépíteni. A jó döntés attól függ, mire kell használni az eredményt.

Egyszerű rajzfrissítés elég lehet, ha:

• az alkatrész egyszerű,
• kevés a kapcsolódó elem,
• nem várható gyakori módosítás,
• a gyártási cél egyértelmű,
• és a meglévő adatok megbízhatók.

3D újramodellezés indokolt lehet, ha:

• az alkatrész rendszeresen készül,
• módosítani kell a konstrukciót,
• más alkatrészekhez illeszkedik,
• több változat kezelése szükséges,
• fontos az összeállítási ellenőrzés,
• vagy a régi rajz alapján túl sok a bizonytalanság.

Összeállítási modellre lehet szükség, ha:

• készülékről vagy gépegységről van szó,
• szerelési problémák fordulnak elő,
• módosítani kell egy meglévő megoldást,
• ellenőrizni kell a helyigényt,
• vagy új alkatrészeket kell illeszteni a régi rendszerhez.

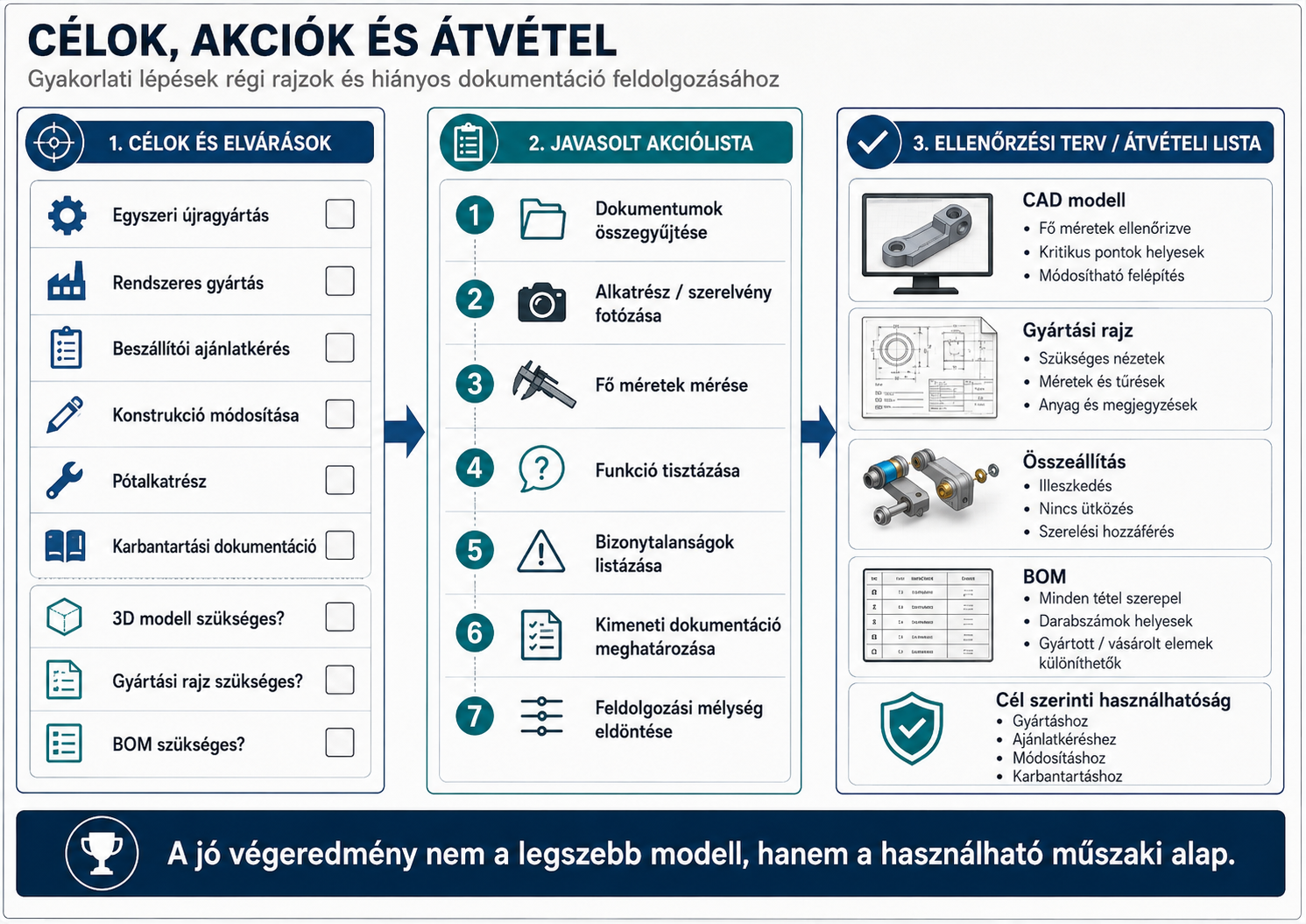

Mit érdemes előkészíteni egy ilyen munkához?

Minél jobb a kiindulási adat, annál gyorsabb és pontosabb lehet a dokumentáció rendezése.

Hasznos kiindulási anyagok:

• régi rajzok,
• PDF-ek,
• DXF / DWG fájlok,
• korábbi 3D modellek,
• fotók,
• meglévő fizikai alkatrész,
• fő méretek,
• funkció rövid leírása,
• gyártási technológia,
• anyag- vagy felületkezelési információ,
• ismert problémák,
• tervezett módosítások.

Nem baj, ha nincs meg minden. Ilyenkor először azt kell tisztázni, hogy mi biztos adat, mi feltételezés, és hol van szükség mérésre vagy egyeztetésre.

A cél nem a szép CAD modell

A régi dokumentáció feldolgozásának nem az a fő célja, hogy legyen egy látványos 3D modell.

A valódi cél az, hogy legyen egy használható műszaki alap:

• gyártáshoz,
• ajánlatkéréshez,
• módosításhoz,
• karbantartáshoz,
• beszerzéshez,
• szereléshez,
• és későbbi döntésekhez.

Egy jól rendezett dokumentáció csökkenti a bizonytalanságot. Kevesebb lesz a feltételezés, kevesebb a félreértés, és könnyebb lesz bevonni gyártót, beszállítót vagy külső mérnöki kapacitást.

Régi rajzokkal és hiányos dokumentációval tehát lehet mit kezdeni. A kérdés nem az, hogy tökéletes-e a kiindulási anyag, hanem az, hogy milyen műszaki célt kell belőle kiszolgálni.

Ha ez tiszta, akkor a régi dokumentációból készülhet használható CAD modell, gyártási rajz, darabjegyzék vagy akár egy módosítható összeállítási alap is.
